Герконом называется герметичный магнитоуправляемый контакт. Сам же выключатель может иметь самые разные конфигурации. Наиболее простая и распространенная его конфигурация такова: состоит он из пары прямоугольных корпусов, в одном из которых находится постоянный магнит, а в другом – геркон.

Для правильного выбора магнита необходимо знать:

  • минимальное расстояние переключения
  • максимальное расстояние переключения
  • пространство для установки
  • тип датчика, с которым он будет использоваться

Рекомендации по крепежу

Не устанавливайте магнитный датчик непосредственно на магнитную поверхность. Если магнит необходимо расположить непосредственно на магнитной поверхности, это следует сделать так, чтобы ось поляризации была перпендикулярно этой поверхности. Установленный однократно, герконовый датчик работает точно, стабильно и обладает высокой воспроизводимостью, даже если происходят температурные изменения. Например, используя AlNiCo магниты, при отклонении температуры на 20 градусов, мы получаем отклонению по расстоянию всего 0,05 мм.

Механизм переключения

Механизм переключения

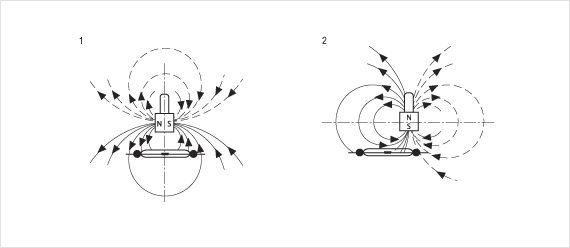

Линии магнитного потока взаимодействуют относительно оси переключения. Отметим, что очень малый гистерезис переключения может быть получен в случае, если поляризация магнита перпендикулярна оси переключения и магнит перемещается вдоль датчика, в обход центральных контактов.

Актуатор магнитов

Механизм переключения

Актуатор магнитов с герконовыми контактами и различно поляризованными магнитами используется для изучения эффекта взаимодействия магнитов с датчиками. В случае движения магнита вдоль длины датчика, возможны две или даже три точки переключения. Если магнит расположен очень близко к датчику, то движение должно быть через ось датчика, чтобы этого избежать. Иначе, магнит может подойти к датчику с передней стороны. С таким расположением магнита, как на рис. 1, обычный вращающийся генератор импульсов может быть реализован с помощью вращающегося магнита (2 импульса на оборот).

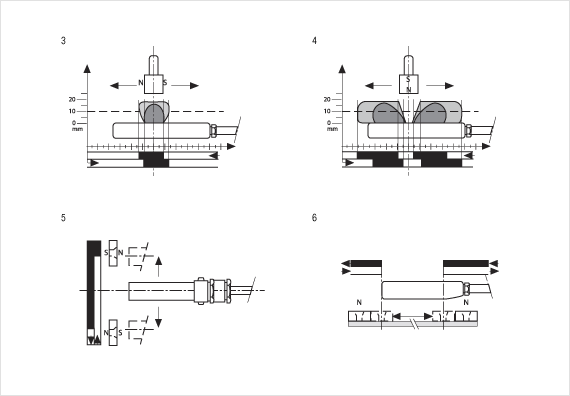

Рис. 3: В зависимости от расстояния между датчиком и магнитом возможно реализация трех точек переключения или только одной.

Рис. 4: Только две точки переключения. Используя бистабильные контакты, можно реализовать фиксирующий переключатель, который будет зависеть от полярности магнита и направления движения.

Рис. 5: показывает независимость полярности, направление движения не имеет значения.

Рис. 6: операция переключения зависит от направления движения. На примере показано, как передвижной транспортер, над которым расположены два настраиваемых магнита, двигается между двумя настраиваемыми конечными остановками.
